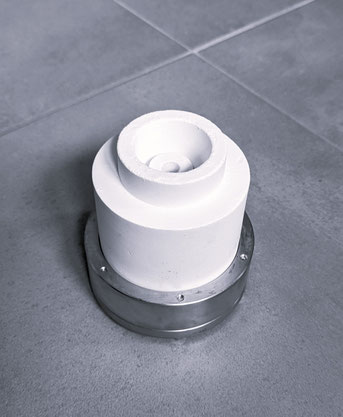

Brûleurs intensifs type "IN"
Brûleur à flamme directe fonctionnant en prémélange
Principe
Ce brûleur tous gaz, de type intensif, est constitué de matériaux réfractaires haute température (1400°C)
Il fonctionne en prémélange direct et permet de très grandes variations de débit, grâce à un pilotage circulaire.
Il assure une intense convection des gaz favorisant ainsi l'échange thermique, et s'adapte parfaitement au mélange air-gaz, assurant une haute précision de rapport de combustion.
Applications
Tous les fours haute température, forges, fours de verrière, feeders, ...
Tous les cas où l'on a besoin d'un brûleur à flamme directe.
Il fonctionne dans les foyers ou chambre de combustion en pression ou en dépression.
Il est particulièrement utilisé dans les circuits de recyclage à grande vitesse de fluide.
Encombrement
| TYPE | 1IN | 2IN | 3IN | 4IN | 5IN |
| Fig.1 | Fig.1 | Fig.2 | Fig.2 | Fig.2 | |
| Raccord | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| ØA | 56 | 70 | 132 | 158 | 180 |
| ØB | 89 | 105 | / | / | / |
| ØC | 111 | 128 | 178 | 198 | 235 |
| D | 47 | 47 | 22 | 21 | 22 |
| E | 103 | 114 | 100 | 111 | 139 |
| F | 125 | 136 | 138 | 149 | 201 |
| Poids (Kg) | 2.7 | 3.9 | 8 | 12 | 17 |
Gammes de puissances
| Type | 1IN8 | 1IN10 | 1IN12 | 1IN15 | 2IN10 | 2IN12 | 2IN15 | 2IN18 | 2IN20 |
| Puissance mini (Kw) | 6 | 11 | 14 | 19 | 15 | 17 | 27 | 31 | 37 |
| Puissance maxi (Kw) | 14 | 32 | 40 | 48 | 40 | 52 | 70 | 84 | 93 |
| Type | 3IN20 | 3IN25 | 3IN30 | 4IN30 | 4IN35 | 4IN40 | 5IN40 | 5IN50 | 5IN60 |
| Puissance mini (Kw) | 32 | 45 | 63 | 75 | 93 | 122 | 135 | 206 | 240 |
| Puissance maxi (Kw) | 81 | 116 | 163 | 196 | 243 | 317 | 350 | 537 | 626 |
Tableaux de puissances
